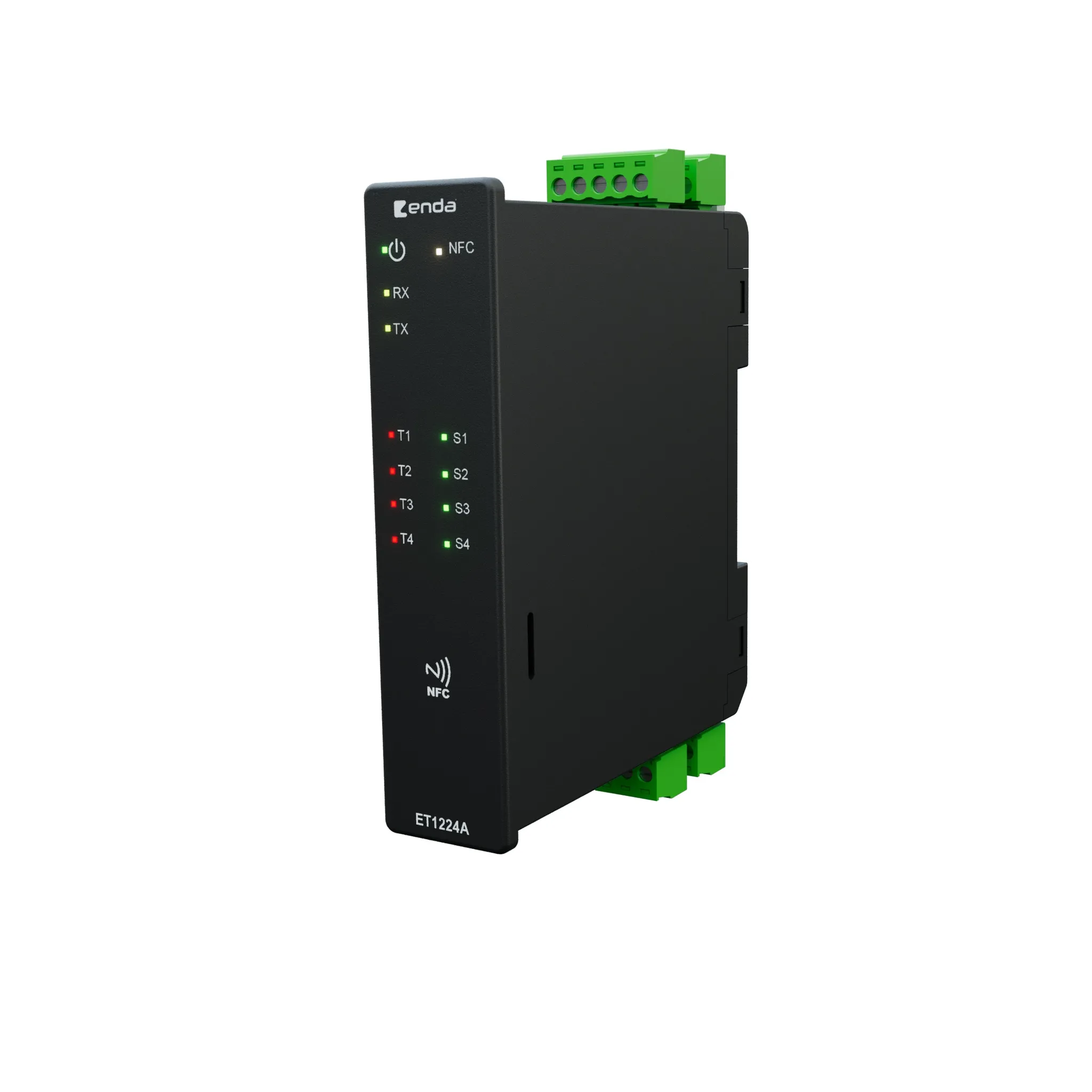

4 Kanal Ray Tipi PID Kontrol Cihazı – Enda ET1224A

Stok kodu: ET1224A

Raya kolayca monte edilebilen bu 4 kanallı PID kontrol cihazı, dört ayrı sıcaklık bölgesini tek bir üniteden bağımsız olarak yönetmenizi sağlar. NFC özelliği sayesinde cep telefonunuzla parametreleri kolayca okuyup yazabilir, ModBus ile otomasyon sisteminize entegre edebilirsiniz. Plastik enjeksiyon kalıpları, paketleme makineleri ve çok bölgeli ısıtma sistemleri için kompakt ve akıllı bir çözüm.

Karşılaştır

Favorilere ekle

16 Ziyaretçi bu ürünü inceliyor!

Ürün Açıklamaları

Raya monte edilebilir kutu
Seçilebilir çift set değeri girilebilir
Seçilebilir TC ( J, K, L, T, S, R ) veya iki telli PT100 sensör tipi (Siparişte belirtilmelidir)
Kontrol çıkışları devre dışı bırakılabilir (Ölçme amaçlı kullanım için)
Dört adet SSR sıcaklık kontrol çıkışı
SSR Çıkışları manuel kontrol edilebilir
Soft-Start özelliği
RS485 Modbus protokolüyle haberleşme
Seçilebilir Isıtma/Soğutma kontrolü
Giriş için offset özelliği
Prob arızası durumunda SSR konumları seçilebilir veya periyodik çalıştırılabilir
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
Modbus ile programlama
Isıtma hatası izleme kontrolü imkanı
NFC ile tüm parametrelerin okunması ve yazılması
EN standartlarına göre CE markalı

Çevresel Özellikler

Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 2000m

Elektriksel Özellikler

Besleme Voltajı
24V DC ±%20
Güç Tüketimi
En çok 5VA
Bağlantı
Soketli klemens
Skala
Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
J (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300 °C
L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400 °C
S (Pt10Rh-Pt) termokupl -40...1700 °C
R (Pt13Rh-Pt) termokupl -40...1700 °C

Doğruluk
Pt-100 (rezistans termometre): ±%0.2 (tam skalanın) ±1 hane
Termokupl: ±%0.5 (tam skalanın) ±1 hane

Hat Direnci
Termokupl için en çok 100ohm. Pt-100 için en çok 1ohm

Çıkışlar

S1...S4 SSR Kontrol Çıkışı
Dört kanal, 24 VDC ±%20 maksimum 30mA kısa devre korumalı SSR kontrol çıkışı

Kontrol

Kontrol Biçimi
Dört bölge için farklı set-değer kontrolü
Kontrol Yöntemi
On-Off, P, PI, PD, PID
A/D Dönüştürücü
14 bit
Örnekleme Zamanı
200ms
Oransal Band
%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu
1 ile 125 saniye arasında ayarlanabilir
Histerisiz
1 ile 50 °C/F arasında ayarlanabilir
Çıkış Gücü
Set değerindeki oran %0 ile %100 arasında ayarlanabilir

Kutu

Montaj Şekli
Raya monte edilebilir kutu
Ebat
G22.5xY96xD86mm
Ağırlık
Yaklaşık 158g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
