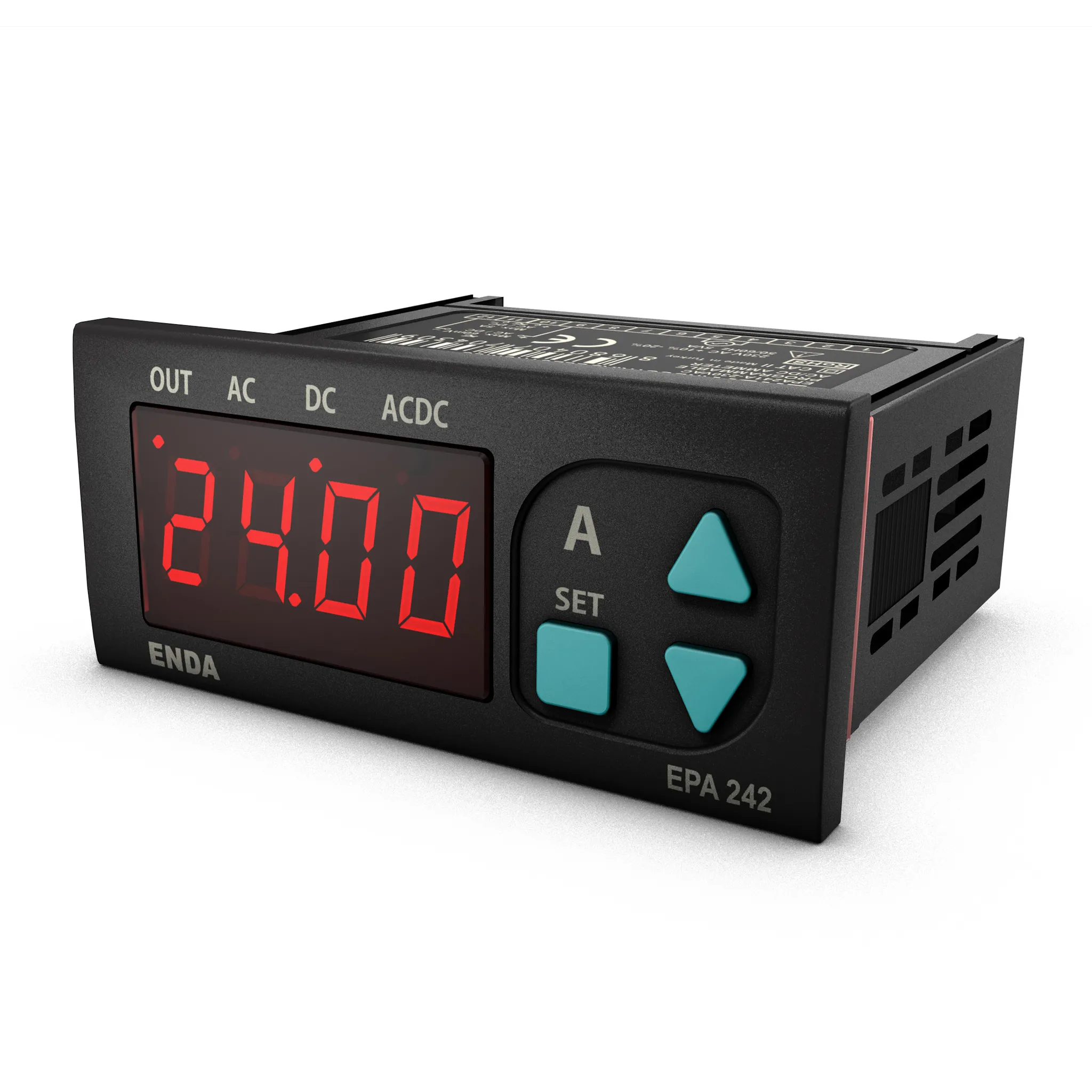

Akıllı Dijital Ampermetre 77×35 mm – Enda EPA242

Besleme Voltajı
90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC 50/60Hz
Güç Tüketimi
7VA
Bağlantı
Soketli klemens
Skala
AC and RMS:
Giriş tipi 5A/60mV: 0...9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=5 için skala 0...5A
Giriş tipi CT20/30 veya 60mV:
itYP=Ct20 ise 0...300A (tUrn parametresi ile belirlenir)
Ör: tUrn=1 için skala 0...300A
itYP=Ct30 ise 0...120A (tUrn parametresi ile belirlenir)
Ör: tUrn=1 için skala 0...120A
Giriş tipi 1A: 0...9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=1 için skala 0...1A
DC:
Giriş tipi 5A/60mV: -999...9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=5 için skala -5...5A
Giriş tipi CT20/30 veya 60mV:
Akım trafosu ile DC ölçüm yapılmaz
itYP=SHnt için skala -999..9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=5 için skala -5...5A
Giriş tipi 1A : -999...9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=1 için skala -1...1A

Duyarlılık
0.002A x c.tr.r (Örneğin c.tr.r=5 için duyarlılık 0.01A)
Doğruluk
AC: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)

Giriş Aralığı
Giriş tipi 60mV ise -60mV...60mV (50V üzeri gerilimlerden cihazda hasar oluşur)
Giriş tipi 1A ise -1A... 1A (2A ve üzeri gerilimlerde cihazda hasar oluşur)
Giriş tipi 5A ise -5A...5A (10A ve üzeri gerilimlerde cihazda hasar oluşur)
Giriş tipi CT20/30 ise 0...150mA

Giriş Empedansı
60mV giriş için 20kohm
1A giriş için 90mohm
5A giriş için 12mohm
CT20/CT30 giriş için 600mohm

Frekans Aralığı
DC, 20Hz - 70Hz

Alarm Çıkışı
Röle: 250V AC, 8A (rezistif yük için), NO+NC
Analog Çıkış
0/4-20mA, ±%0,5 (yük direnci en çok 500ohm), 0-10V DC/1-5V DC, en çok 10mA, ±%0,5 (kısa devre koruması vardır)
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama

Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G77xY35xD61 mm
Ağırlık
Yaklaşık 250g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
