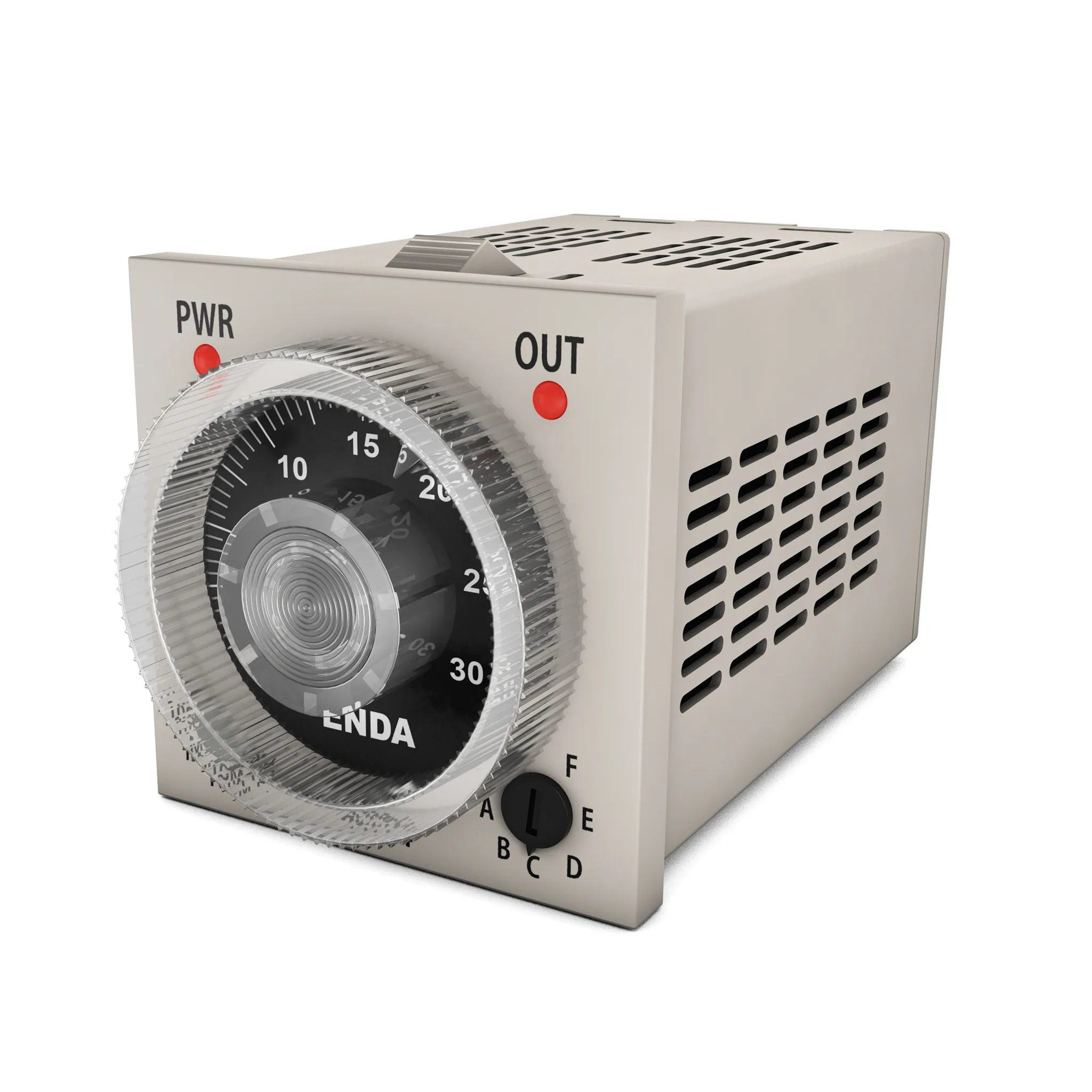

Çok Fonksiyonlu Zaman Rölesi 48x48 - Enda ATP4

Çok Fonksiyonlu Analog Zaman Rölesi 48×48 mm – Enda ATP4

Stok kodu: ATP4

48×48 mm boyutlarındaki bu çok fonksiyonlu zaman rölesi, farklı zamanlama senaryoları için esnek bir çözüm sunar. 6 farklı zamanlama modu ile çekmede gecikmeli, bırakmada gecikmeli, flaşör gibi birçok görevi tek bir cihazla yapabilirsiniz. Soketli yapısı sayesinde panoya montajı ve değişimi son derece hızlı ve pratiktir. Çift röle çıkışı ile hem tetikleme hem de zamanlanmış kontrol imkanı tanır.

Fiyat aralığı: $21,75 - $24,75 +KDV

Besleme Voltajı

24V AC/DC

90-250V AC

Bağlantı Tipi

10’lu Klemens (Start, Reset, Gate bağlantılı)

11 pinli (Start, Reset, Gate bağlantılı)

7’li Klemens

8 pinli

Skala

0…1,2

0…12

0…3

0…30

0…60

Temizle

Karşılaştır

Favorilere ekle

12 Ziyaretçi bu ürünü inceliyor!

Ürün Açıklamaları

Besleme voltajı ile tetikleme
Tetikleme çıkışı (OUT1)
Zamanlama fonksiyonu için kontak çıkışı (OUT2)
OUT2 için 6 farklı zamanlama modu (A, B, C, D, E, F)
OUT2 için 6 farklı zamanlama birimi seçimi (S, 10S, M, 10M, H, 10H)
8/11 pinli soket veya 7/10’lu klemens bağlantısı
10’lu klemens veya 11 pinli soket için start, reset, gate girişleri
EN standartlarına göre CE markalı

Ek bilgi

Besleme Voltajı	24V AC/DC , 90-250V AC
Bağlantı Tipi	10’lu Klemens (Start, Reset, Gate bağlantılı) , 11 pinli (Start, Reset, Gate bağlantılı) , 7’li Klemens , 8 pinli
Skala	0…1,2 , 0…12 , 0…3 , 0…30 , 0…60

Çevresel Özellikler

Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel : IP50, Arka panel : IP20
Yükseklik
En çok 2000m

Elektriksel Özellikler

Besleme Voltajı
90-250V AC, 50/60Hz veya 24V AC ±%10, 50/60Hz ve 24V DC ±%10
Güç Tüketimi
10VA
Bağlantı
8/11pinli soket veya 7/10’lu klemens bağlantısı
Skala
0-1.2, 0-3, 0-12, 0-30 veya 0-60
Resetleme Süresi
UV için 0.3saniye, LV için 0.01saniye
Doğruluk
Besleme voltajına bağlı oluşabilecek hata max %0.2
Set değerinin ayarlanmasında oluşabilecek hata max %5
Sıcaklık etkisine bağlı oluşabilecek hata max %1

Girişler

Start Girişi
10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.)
Reset girişi
10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.)
Gate girişi
10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.)

Çıkışlar

Tetikleme Çıkışı OUT1
Röle: 250V AC, 8A (rezistif yük için), NC
Kontrol Çıkışı OUT2
Röle: 250V AC, 8A (rezistif yük için), NO+NC
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
Kontrol Çıkışı Durumu
OUT LED’i kontrol çıkışı enerjili iken yanar, zamanlayıcı çalıştığı sürece flash yapar

Kutu

Montaj Şekli
Sıkıştırılarak panoya veya 8/11 pinli soket ile raya monte edilebilir
Ebat
G48xY48xD82 mm
Ağırlık
Yaklaşık 100g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
