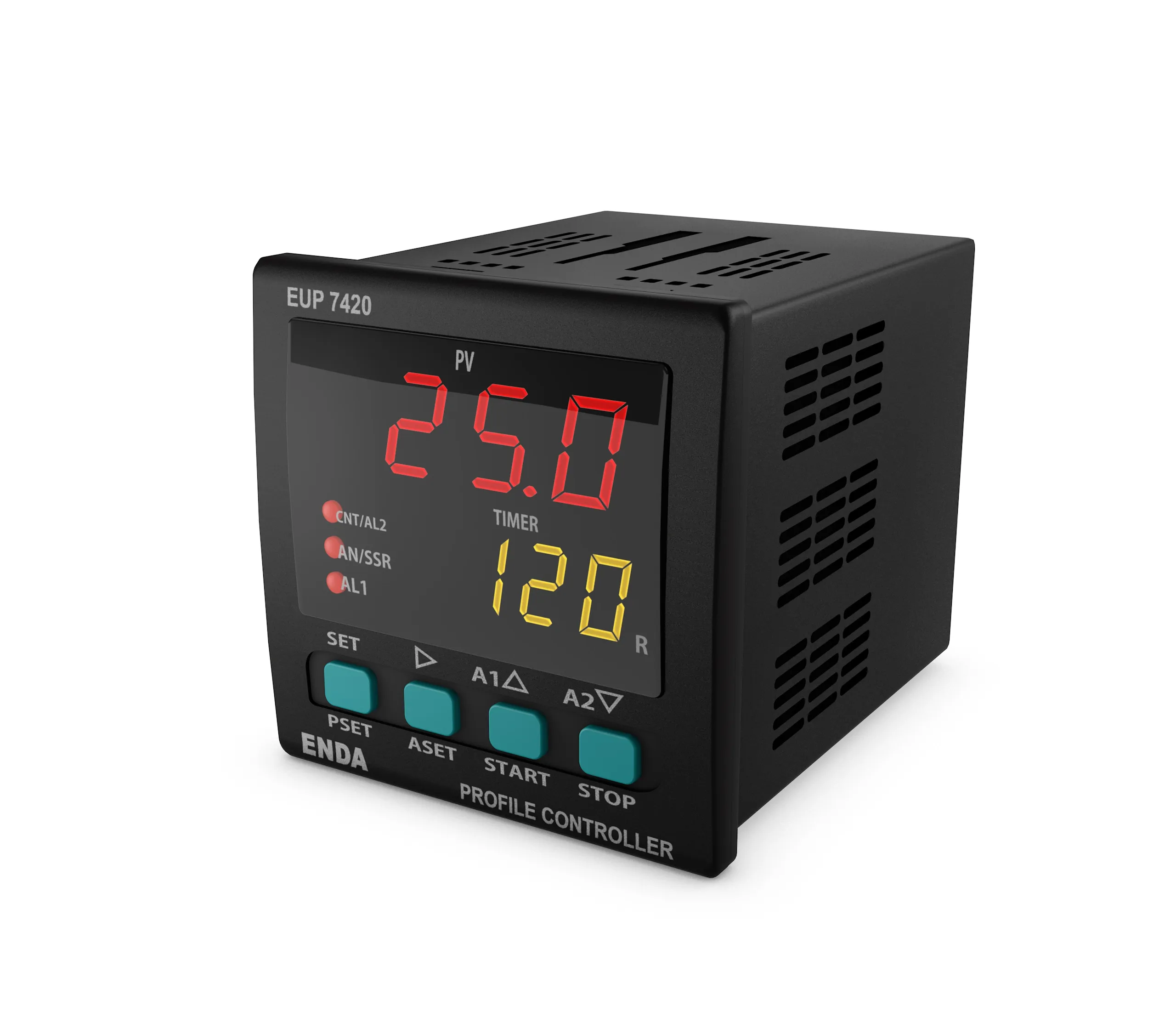

PID Proses Kontrol Cihazı 72x72 - Enda EUP7420

Universal Profil Kontrol Cihazı 72×72 mm – Enda EUP7420

Stok kodu: EUP7420

Endüstriyel fırınlama, pastörizasyon ve ısıl işlem gibi zamana bağlı prosesleriniz için geliştirilen bu 72×72 mm profil kontrol cihazı, 16 adıma kadar programlanabilir reçeteler sunar. Self-Tune PID algoritmasıyla hassas kontrol sağlarken, ModBus haberleşmesi ile otomasyon sistemlerinize tam entegre olur. Elektrik kesintilerinde kaldığı yerden devam etme özelliğiyle üretiminizi güvence altına alın.

Fiyat aralığı: $79,50 - $92,25 +KDV

Besleme Voltajı

10-30V DC/8-24V AC

90-250V AC

Haberleşme

RS485 ModBus

Yok

Temizle

Karşılaştır

Favorilere ekle

19 Ziyaretçi bu ürünü inceliyor!

Ürün Açıklamaları

Seçilebilir çift set değeri girebilme
Seçilebilir Pt-100, J, K, L, T, S, R sensör tipi
Seçilebilir 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV ve 0-50mV girişi
16 adıma kadar profil kontrolü yapabilme
Her adımda AL1 ve AL2 çıkışları programlayabilme
Elektrik kesintilerinde kaldığı yerden devam edebilme özelliği
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
Üç farklı özellik atanabilen dijital giriş
Üç farklı özellik atanabilen F fonksiyon tuşu
Soft-Start özelliği
Seçilebilir Analog, SSR yada röle kontrol çıkışı
Seçilebilir 0-20mA ve 4-20mA analog kontrol çıkışı
İkinci Alarm ya da sıcaklık kontrol çıkışı olarak kullanılabilen C/A2 röle çıkışı
Birinci Alarm çıkışı veya PID soğutma çıkışı olarak kullanılabilen A1 röle çıkışı
Seçilebilir Isıtma/Soğutma kontrolü
Giriş için Offset özelliği
Prob arızası durumunda röle konumlarını seçebilme veya periyodik ve otomatik periyodik çalışma
RS-485 ModBus protokolüyle haberleşme
EN standartlarına göre CE markalı

Ek bilgi

Besleme Voltajı	10-30V DC/8-24V AC , 90-250V AC
Haberleşme	RS485 ModBus , Yok

Çevresel Özellikler

Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m

Elektriksel Özellikler

Besleme Voltajı
90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC
Güç Tüketimi
5VA
Bağlantı
Soketli klemens
Skala
Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
J (Fe-Const) termokupl -30.0....600.0 °C / -30....600°C
K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300°C
L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600°C
T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400°C
S (Pt10Rh-Pt) termokupl -40...1700 °C
R (Pt13Rh-Pt) termokupl -40...1700 °C
0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişler -1999...9999 (max skala aralığı 10000)

Doğruluk
Pt-100 (rezistans termometre), 0-20m, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişi: ±%0.2 (tam skalanın) ±1 hane
Termokupl: ±%0.5 (tam skalanın) ±1 hane

Hat Direnci
Termokupl için en çok 100ohm, 3 telli Pt-100 için en çok 20ohm

Çıkışlar

C/A2 çıkışı
Röle: 250V AC, 2A (rezistif yük için), NO+NC (Kontrol veya Alarm2 çıkışı olarak seçilebilir)
A1 çıkışı
Röle: 250V AC, 2A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebilir)
ANL/SSR çıkışı
0-20mA, 4-20mA, 24V 20mA maksimum SSR çıkışı. Max. yük direnci 600 ohm (12 bit %0.2 doğruluk)
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama

Kontrol

Kontrol Biçimi
Tek set-değer ve alarm kontrolü
Kontrol Yöntemi
On-Off, P, PI, PD, PID
A/D Dönüştürücü
14 bit
Örnekleme Zamanı
100ms
Oransal Band
%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu
1 ile 125 saniye arasında ayarlanabilir
Histerisiz
1 ile 50 °C/F arasında ayarlanabilir
Çıkış Gücü
Set değerindeki oran %0 ile %100 arasında ayarlanabilir

Kutu

Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G48xY48xD87 mm
Ağırlık
Yaklaşık 250g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
